Բարձր ճնշման ածխածնային և չժանգոտվող պողպատից հիդրավլիկ ֆլանժային կցամասեր
Բարձր ճնշման ածխածնային և չժանգոտվող պողպատից հիդրավլիկ ֆլանժային կցամասեր
Բարձր ճնշման ածխածնային և չժանգոտվող պողպատից հիդրավլիկ ֆլանժային կցամասեր
Բարձր ճնշման ածխածնային և չժանգոտվող պողպատից հիդրավլիկ ֆլանժային կցամասեր

Բարձր ճնշման ածխածնային և չժանգոտվող պողպատից հիդրավլիկ ֆլանժային կցամասեր

Մեր ածխածնային և չժանգոտվող պողպատից պատրաստված հիդրավլիկ ֆլանշային կցամասերը ճշգրիտ մշակված, բարձր ճնշման միակցիչներ են, որոնք նախատեսված են պահանջկոտ հիդրավլիկ համակարգերի համար: Համապատասխանելով SAE J518 և ISO 6162 ստանդարտներին, այս ֆլանշները ապահովում են արտահոսքից պաշտպանված, թրթռումներից պաշտպանված միացումներ փականային բլոկների, պոմպերի և խողովակաշարերի համար: Հասանելի են ածխածնային պողպատից (42CrMo)՝ ծայրահեղ ամրության համար, կամ չժանգոտվող պողպատից (SS316)՝ կոռոզիոն դիմադրության համար, դրանք դիմակայում են մինչև 700 բար (10,000 PSI) ճնշումների՝ միաժամանակ խնայելով 30-50% տարածք ավանդական ֆլանշների համեմատ: Ապրանքը ներառում է ուղիղ, 45 աստիճան և 90 աստիճան: Կոդը ունի 61 և 62: Ձևը ներառում է ծռում և կռում:

ՏԵՂԵԿԱՏՈՒ
Նկարագրություն

Հիմնական առանձնահատկությունները և առավելությունները

1. Գերբարձր ճնշման դիմադրություն

350–700 բար (5,000–10,000 PSI) աշխատանքային ճնշում, պայթուցիկ ճնշման 4x անվտանգության սահմանով։

Նյութի ընտրանքներ.

Ածխածնային պողպատ (42CrMo): Իդեալական է ծանր արդյունաբերական կիրառությունների համար:

Անժանգոտվող պողպատ (SS316): Հիանալի է ծովային, քիմիական կամ սննդային միջավայրերի համար:

2. Տարածք խնայող ներդրված դիզայն

50%-ով ավելի կոմպակտ, քան ստանդարտ ֆլանշետները, անխափան տեղավորվում է փականների բլոկների կամ նեղ տարածությունների մեջ։

Նվազեցնում է շինարարական մեքենաների, քամու տուրբինների և շարժական հիդրավլիկ համակարգի ծավալը։

3. Զրոյական արտահոսքի կնքման տեխնոլոգիա

Երկակի կնքման համակարգ. համատեղում է FKM/NBR O-օղակները մետաղից մետաղ կոնաձև կնքումների հետ՝ ապահովելով անխափան աշխատանք։

Համապատասխանում է SAE J518 Code 61/62 և ISO 6162 ստանդարտներին՝ երաշխավորված համատեղելիության համար։

4. Արագ միացում և մոդուլային սպասարկում

Ինքնամեկուսացվող փականի տարբերակները թույլ են տալիս փորձարկում/նմուշառում առանց համակարգի անջատման։

Փոխարինվող ֆլանշային միջուկները վերացնում են լրիվ ապամոնտաժումը, կրճատելով պարապուրդի ժամանակը 70%-ով։

5. Հակաթրթռումային և երկարակեցություն

Ֆոսֆատացված/նիկելապատված մակերեսները կանխում են թուլացումը թրթռման ժամանակ։

Դիմանում է 100,000+ ճնշման ցիկլերի (ISO 10771 հավաստագրված):

undefined1JFL9
undefined1804-FG


Ինչու՞ ընտրել մեր հիդրավլիկ ֆլանզները:

✔ Ապացուցված հուսալիություն. խստորեն ստուգված է ISO և SAE համապատասխանության համար։

✔ Գլոբալ ստանդարտացում. փոխարինելի է հիմնական OEM համակարգերի հետ։

✔ Արդյունավետություն. Մոդուլային դիզայնը նվազեցնում է կյանքի ցիկլի ծախսերը։

✔ Կարգավորելի. լրացուցիչ սենսորային միացքներ, RFID պիտակներ կամ հատուկ ծածկույթներ:

Եզրափակում

Բարձր ճնշման հիդրավլիկ համակարգերի համար, որոնք պահանջում են կոմպակտ չափսեր, զրոյական արտահոսքեր և հեշտ սպասարկում, մեր ածխածնային և չժանգոտվող պողպատե հիդրավլիկ եզրակալները ապահովում են անգերազանցելի աշխատանք: Անկախ նրանից, թե շինարարության, էներգետիկայի, թե արդյունաբերական ավտոմատացման ոլորտում, այս ադապտերները ապահովում են անվտանգ, դիմացկուն և արդյունավետ հեղուկային հզորության միացումներ:

Պատվիրեք գնանշում այսօր SAE/ISO համապատասխան հիդրավլիկ լուծումների համար։

Տեխնիկական տվյալները

Նշում. JICM x SAE Flange շարքի բոլոր կցամասերը մեկ կտորից են պատրաստված։

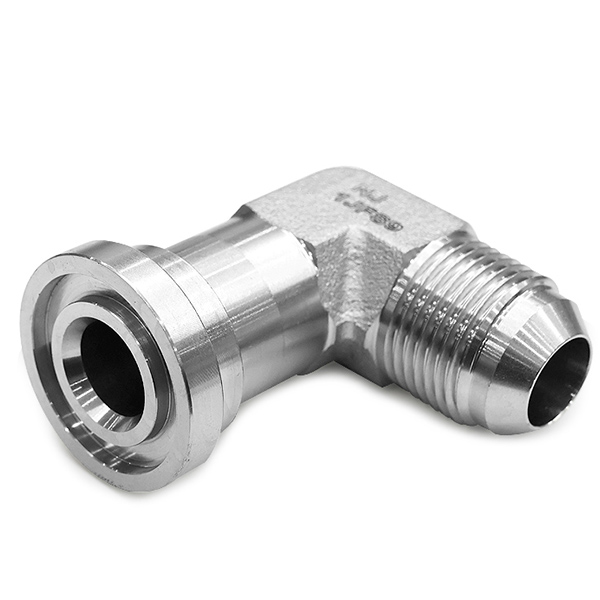

JIC արական x SAE եզր CD 61 90 աստիճանի ծռման ադապտեր (նկար 1JFL9)

թել Եզր Part ոչ L M D W H
Սլանալ JIC Սլանալ CD 61 mm mm mm mm mm
12 - 3 / 4-16 08 - 1/2 1JFL9-1208 46 57 30.2 6.7 22
12 - 3 / 4-16 12 - 3/4 1JFL9-1212 46 60 38.1 6.7 22
14 - 7 / 8-14 08 - 1/2 1JFL9-1408 51 65 30.2 6.7 24
17 - 1.1 / 16-12 12 - 3/4 1JFL9-1712 54 73 38.1 6.7 30
17 - 1.1 / 16-12 16 - 1 1JFL9-1716 54 73 44.5 8.0 30
17 - 1.1 / 16-12 16 - 1 1JFL9-1720 54 73 50.8 8.0 30
21 - 1.5 / 16-12 12 - 3/4 1JFL9-2112 66 86 38.1 6.7 35
21 - 1.5 / 16-12 16 - 1 1JFL9-2116 66 86 44.5 8.0 35
21 - 1.5 / 16-12 20 - 1.1/4 1JFL9-2120 66 86 50.8 8.0 35
21 - 1.5 / 16-12 24 - 1.1/2 1JFL9-2124 68 86 60.3 8.0 35
26 - 1.5 / 8-12 20 - 1.1/4 1JFL9-2620 77 101 50.8 8.0 42
26 - 1.5 / 8-12 24 - 1.1/2 1JFL9-2624 82 103 60.3 8.0 42
26 - 1.5 / 8-12 32 - 2 1JFL9-2632 89 101 71.4 9.5 42
30 - 1.7 / 8-12 24 - 1.1/2 1JFL9-3024 93 116 60.3 8.0 50
30 - 1.7 / 8-12 32 - 2 1JFL9-3032 93 116 71.4 9.5 50
40 - 2.1 / 2-12 32 - 2 1JFL9-4032 114 168 71.4 9.5 66


undefined

Նշում. JICM x SAE Flange շարքի բոլոր կցամասերը մեկ կտորից են պատրաստված։

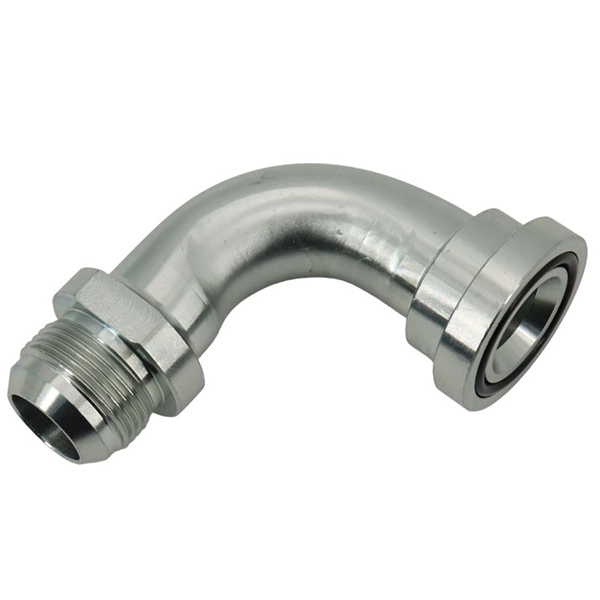

JIC Արական x SAE CD 62 Ֆլանշ 90 Արմունկ (նկար 1804-FG)

թել Եզր Part ոչ L1 L2 D W S1
Սլանալ JIC Սլանալ CD 62 mm mm mm mm mm
17 - 1.1 / 16-12 12 - 3/4 1JFLH9C-1712 48 48 41.3 8.8 32
17 - 1.1 / 16-12 16 - 1 1JFLH9C-1716 60 50 47.6 9.5 41
21 - 1.5 / 16-12 16 - 1 1JFLH9C-2116 60 50 47.6 9.5 41
դիմում

Շինարարական սարքավորումներ. էքսկավատորներ, բեռնիչներ և կռունկներ, որոնք պահանջում են կոմպակտ, բարձր ճնշման միացումներ:

Քամու էներգիա. Հիդրավլիկ թեքության համակարգեր տուրբիններում։

Արդյունաբերական մեքենաներ՝ ներարկման ձուլում, մամլիչներ և ավտոմատացման համակարգեր։

Ծովային և ծովային. կոռոզիակայուն SS316 եզրեր նավերի հիդրավլիկայի համար։

Հանքարդյունաբերություն և գյուղատնտեսություն. դիմացկուն ածխածնային պողպատե եզրակալներ կոշտ միջավայրերի համար:
